Khuôn bế là gì? Tất tần tật về cấu tạo, phân loại và ứng dụng

Trong sản xuất bao bì giấy, đặc biệt là thùng carton và hộp giấy cao cấp, khâu bế giữ vai trò vô cùng quan trọng để định hình sản phẩm cuối cùng. Nhưng khuôn bế là gì, nó được tạo ra như thế nào và ảnh hưởng ra sao đến chất lượng bao bì? Trong bài viết dưới đây, LefoBox sẽ giúp bạn hiểu chi tiết từ cấu tạo, phân loại, quy trình chế tạo đến vai trò thực tế của khuôn bế trong sản xuất bao bìcarton.

Khuôn bế là gì?

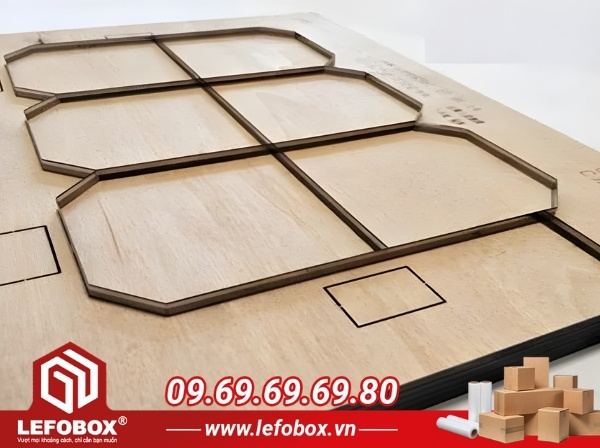

Khuôn bế là gì?

Khuôn bế (Tiếng anh là Die-cut mold) là bộ khuôn chuyên dụng dùng để cắt, ép hoặc tạo nếp gấp cho các vật liệu như giấy, carton, nhựa, da hoặc vải theo hình dạng được thiết kế sẵn.

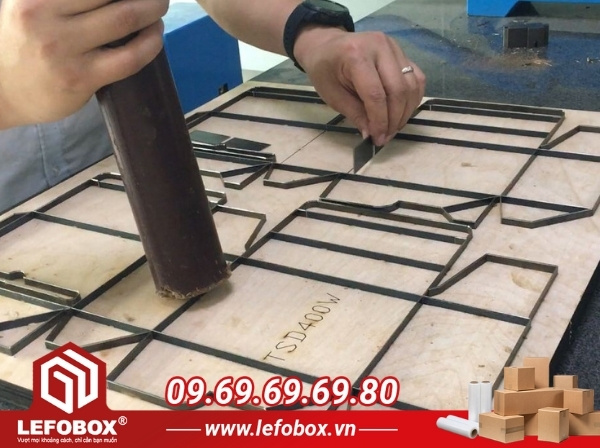

Định nghĩa khuôn bế

Khi lắp khuôn vào máy bế, hệ thống sẽ tạo ra những đường cắt và nếp gấp chính xác tuyệt đối, giúp định hình nên các sản phẩm như thùng carton, hộp giấy, tem nhãn, túi đựng hoặc bao bì sản phẩm.

Nói cách khác, khuôn bế chính là “khuôn mẫu” giúp biến tấm vật liệu phẳng thành bao bì có hình dáng hoàn chỉnh, khớp nối chính xác và thẩm mỹ cao. Nhờ công nghệ bế, sản phẩm sau khi in không chỉ có form dáng đúng chuẩn mà còn đạt tính đồng đều và chuyên nghiệp trong sản xuất hàng loạt.

Cấu tạo của khuôn bế

Tùy theo mục đích sử dụng, mỗi loại khuôn bế có thể khác nhau về thiết kế và vật liệu, nhưng nhìn chung đều bao gồm 3 bộ phận chính: đế khuôn, lưỡi dao bế và miếng cao su đàn hồi.

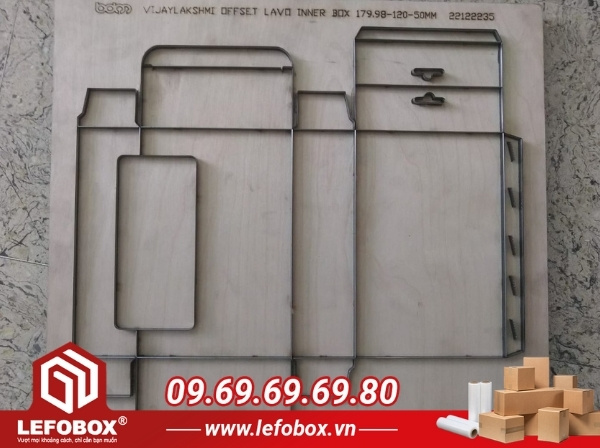

Tìm hiểu cấu tạo khuôn bế

Đế khuôn

Đế khuôn là nền tảng giữ toàn bộ cấu trúc khuôn, đóng vai trò quyết định đến độ ổn định và độ chính xác khi bế.
Thông thường, đế được làm từ ván ép gỗ hoặc thép, có độ dày khoảng 18 - 20mm để đảm bảo cứng vững và chịu lực tốt.

Lưỡi dao bế

Lưỡi dao bế được xem là “trái tim” của khuôn bế, đóng vai trò trực tiếp trong việc cắt, rạch hoặc tạo hình vật liệu theo đúng bản thiết kế đã định sẵn.
Lưỡi dao thường làm từ thép tôi cứng với độ cao phổ biến 23,8mm, được uốn cong theo rãnh bản vẽ để tạo ra đường cắt, rãnh hoặc nếp gấp chính xác.

Tùy từng loại sản phẩm, có thể sử dụng nhiều loại dao khác nhau:

• - Dao cắt: dùng để cắt đứt vật liệu hoàn toàn.

• - Dao rãnh (dao cấn): tạo đường gấp, giúp sản phẩm dễ định hình.

• - Dao xé, dao rạch, dao đục lỗ: phục vụ các chi tiết kỹ thuật hoặc thiết kế đặc biệt.

Miếng cao su đàn hồi

Miếng cao su được gắn dọc theo lưỡi dao, có nhiệm vụ đẩy vật liệu ra khỏi lưỡi cắt sau khi bế.

Ngoài ra, cao su đàn hồi còn giúp giảm chấn và bảo vệ dao, kéo dài tuổi thọ khuôn trong điều kiện sản xuất công nghiệp.

Sự kết hợp dao sắc, đế cứng, cao su đàn hồi chuẩn kỹ thuật giúp khuôn bế hoạt động chính xác, bền bỉ và đạt độ ổn định cao trong hàng ngàn lần bế liên tục.

Các loại khuôn bế phổ biến hiện nay

Trong ngành bao bì và in ấn hiện nay, khuôn bế được chia thành nhiều loại tùy theo công nghệ và quy trình sản xuất, nhưng phổ biến nhất vẫn là ba dòng chính: khuôn bế phẳng, khuôn bế tròn và khuôn bế laser. Mỗi loại có cấu tạo, ưu điểm và phạm vi ứng dụng riêng, phù hợp với những nhu cầu sản xuất khác nhau của doanh nghiệp.

Khuôn bế phẳng

Khuôn bế phẳng là loại truyền thống và lâu đời nhất trong ngành sản xuất bao bì. Cấu trúc của khuôn tương đối đơn giản, với dao bế được gắn trực tiếp trên mặt gỗ phẳng để tạo thành các đường cắt và nếp gấp theo hình dạng mong muốn.

Loại khuôn này thường được sử dụng để sản xuất các sản phẩm như hộp giấy, thùng carton, túi giấy, nhãn dán, catalogue, thiệp mời hoặc bao bì có kích thước nhỏ và trung bình.

Khuôn bế phẳng là gì?

Ưu điểm lớn nhất của khuôn bế phẳng là chi phí chế tạo thấp, dễ sản xuất, dễ bảo dưỡng và thay thế. Do đó, nó rất phù hợp với các cơ sở in ấn quy mô nhỏ hoặc doanh nghiệp vừa và nhỏ có nhu cầu sản xuất linh hoạt, đa dạng mẫu mã.

Tuy nhiên, tốc độ vận hành của khuôn bế phẳng không quá cao do phải bế theo từng chu kỳ đóng – mở khuôn, vì vậy không phù hợp với các dây chuyền sản xuất liên tục hoặc các vật liệu dạng cuộn tốc độ lớn.

Nhìn chung, khuôn bế phẳng được xem là giải pháp tối ưu cho những đơn hàng vừa phải, yêu cầu độ chính xác ổn định, chi phí đầu tư thấp và khả năng thay đổi mẫu mã nhanh chóng.

Khuôn bế tròn

So với khuôn bế phẳng, khuôn bế tròn là bước phát triển tiên tiến hơn, hướng đến quy mô công nghiệp và năng suất cao. Loại khuôn này được cấu tạo từ hai trục hình trụ: một trục gắn dao bế và một trục đối áp. Khi vận hành, hai trục này quay đồng bộ, ép vật liệu đi qua giữa chúng, giúp tạo ra quá trình bế liên tục và tốc độ cao.

Khuôn bế tròn thường được ứng dụng trong dây chuyền sản xuất carton sóng công nghiệp, các nhà máy in nhãn decal dạng cuộn hoặc bao bì số lượng lớn. Với cơ chế vận hành liên tục, khuôn này giúp tăng đáng kể năng suất lao động, giảm hao hụt vật liệu, và đảm bảo độ đồng đều của từng sản phẩm trong quá trình sản xuất hàng loạt.

Khuôn bế tròn thường xuất hiện trong các nhà máy in

Tuy nhiên, công nghệ bế tròn cũng đi kèm với chi phí đầu tư ban đầu cao, bao gồm cả máy móc và khuôn chuyên dụng. Ngoài ra, việc bảo trì, thay thế hoặc chỉnh sửa thiết kế dao bế khá phức tạp, đòi hỏi kỹ thuật viên có tay nghề cao. Chính vì vậy, khuôn bế tròn phù hợp hơn với các nhà máy sản xuất quy mô lớn, nơi yêu cầu năng suất cao, khối lượng đơn hàng ổn định và khả năng vận hành liên tục.

Khuôn bế laser

Cùng với sự phát triển của công nghệ hiện đại, khuôn bế laser ra đời như một bước tiến đột phá trong ngành cắt, bế bao bì. Thay vì sử dụng lưỡi dao cơ học truyền thống, loại khuôn này ứng dụng tia laser công suất cao để cắt trực tiếp vật liệu. Nhờ đó, quá trình bế diễn ra rất chính xác, nhanh chóng và linh hoạt, đặc biệt phù hợp với các sản phẩm yêu cầu độ tinh xảo, đường nét phức tạp hoặc thiết kế độc bản như hộp mỹ phẩm, hộp quà tặng, bao bì cao cấp, thiệp nghệ thuật hoặc mẫu prototype.

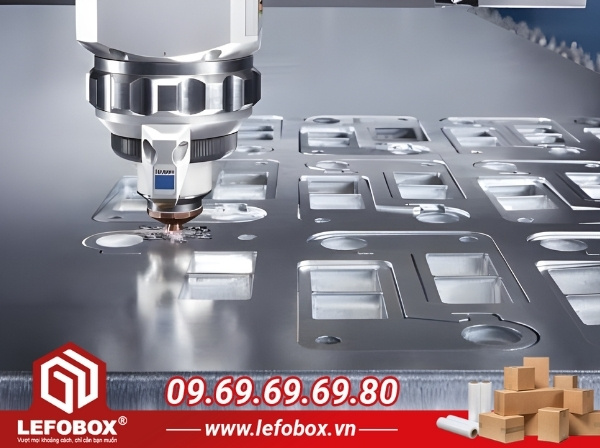

Khuôn bế laser hiện đại

Điểm mạnh nổi bật của khuôn bế laser là độ chính xác gần như tuyệt đối, mép cắt mịn, sạch, không bị tưa hoặc cháy giấy, giúp sản phẩm đạt tính thẩm mỹ cao. Hơn nữa, vì không cần chế tạo khuôn vật lý, doanh nghiệp có thể rút ngắn thời gian thiết kế và sản xuất mẫu thử, thuận tiện trong việc thay đổi hình dạng sản phẩm theo nhu cầu thị trường.

Tuy vậy, công nghệ này vẫn tồn tại một số hạn chế nhất định. Tốc độ cắt laser thường chậm hơn bế cơ học, đặc biệt với vật liệu dày hoặc khổ lớn. Đồng thời, chi phí đầu tư máy móc và bảo dưỡng cao khiến nó chưa phổ biến rộng rãi trong các nhà xưởng nhỏ. Khuôn bế laser hiện chủ yếu được dùng trong sản xuất cao cấp, in nghệ thuật hoặc sản xuất thử nghiệm.

Vai trò của khuôn bế trong ngành sản xuất thùng/hộp carton

Trong dây chuyền sản xuất bao bì carton, khuôn bế quyết định đến hơn 70% mức độ hoàn thiện và thẩm mỹ của sản phẩm cuối cùng. Dưới đây là những vai trò quan trọng của khuôn bế mà bạn cần biết:

Ảnh hưởng đến độ chính xác kích thước và khớp nối của hộp

Một bộ khuôn bế chuẩn xác sẽ giúp đường cắt và nếp gấp nằm đúng vị trí trên từng tấm carton. Khi tiến hành gấp, các mép hộp khít chặt, nắp hộp ăn khớp hoàn hảo, đảm bảo form dáng chuẩn và tính thẩm mỹ cao. Điều này đặc biệt quan trọng đối với bao bì đóng gói tự động, nơi sai lệch chỉ vài milimet cũng có thể khiến hộp không gấp được hoặc không lọt khay máy dán.

Ngược lại, nếu khuôn bế bị lệch, dao mòn hoặc lắp sai vị trí, kích thước hộp sẽ bị sai số, dẫn đến tình trạng hộp bị méo, nắp hở, góc lệch hoặc không thể dán kín. Không chỉ làm giảm tính thẩm mỹ, lỗi này còn ảnh hưởng đến khả năng bảo vệ hàng hóa bên trong và uy tín thương hiệu của doanh nghiệp khi giao hàng cho khách.

Quyết định độ sắc nét của đường cắt và đường cấn (gấp)

Bên cạnh độ chính xác về kích thước, độ sắc nét của đường cắt và nếp gấp cũng là tiêu chí đánh giá chất lượng của khuôn bế. Một lưỡi dao bế sắc bén, được uốn và bố trí đúng kỹ thuật sẽ tạo ra đường cắt mịn, gọn, không bị tưa hoặc rách mép. Đường cấn (nếp gấp) đều và đủ sâu giúp công nhân hoặc máy gấp thùng thực hiện thao tác dễ dàng, không làm gãy giấy hay nứt lớp sóng carton.

Đặc biệt, đối với các dòng sản phẩm cao cấp như hộp mỹ phẩm, hộp quà tặng hoặc bao bì thực phẩm xuất khẩu, đường cắt đẹp và nếp gấp chuẩn chính là thước đo thể hiện trình độ kỹ thuật và đẳng cấp thương hiệu. Một hộp carton được bế đẹp không chỉ mang tính chức năng, mà còn thể hiện tính chuyên nghiệp, chỉn chu và giá trị thẩm mỹ của doanh nghiệp trong mắt khách hàng.

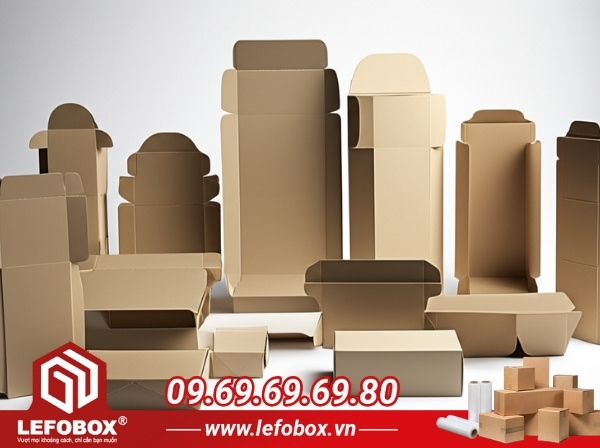

Khuôn bế quyết định đến độ sắc nét của nếp gấp

Tác động đến tốc độ và chi phí sản xuất hàng loạt

Trong sản xuất công nghiệp, tốc độ và chi phí là hai yếu tố quan trọng quyết định hiệu quả kinh tế. Một bộ khuôn bế chất lượng cao giúp máy vận hành ổn định, trơn tru và hạn chế lỗi sản phẩm, từ đó giảm đáng kể thời gian phải dừng máy để điều chỉnh hoặc thay dao. Khi đường bế chuẩn và ít sai lệch, lượng phế phẩm giảm, tiết kiệm vật liệu và nhân công, giúp doanh nghiệp tối ưu chi phí sản xuất trên từng đơn hàng.

Ngược lại, khuôn bế kém chất lượng có thể khiến quá trình vận hành gặp trục trặc: dao nhanh cùn, cắt không đều, phải dừng máy liên tục để căn chỉnh hoặc thay thế linh kiện. Những sự cố này không chỉ làm tăng chi phí vận hành và tiêu hao vật liệu, mà còn ảnh hưởng trực tiếp đến tiến độ giao hàng và uy tín của doanh nghiệp với khách hàng. Vì vậy, việc lựa chọn khuôn bế chất lượng tốt ngay từ đầu chính là cách đầu tư dài hạn và bền vững cho toàn bộ dây chuyền sản xuất.

Quy trình tạo thành khuôn bế bao bì

Bước 1: Thiết kế bản vẽ khuôn

Trước tiên, kỹ thuật viên sẽ tiến hành thiết kế bản vẽ khuôn dựa trên kích thước và hình dáng của hộp hoặc thùng cần sản xuất. Bản vẽ thể hiện đầy đủ các đường cắt, đường gấp, nếp gấp để đảm bảo sản phẩm sau khi bế có hình dạng chính xác, khớp với yêu cầu thực tế. Đây là bước quan trọng nhất, vì chỉ cần sai lệch nhỏ trong thiết kế cũng có thể ảnh hưởng đến toàn bộ quá trình sản xuất sau này.

Bước 2: Cắt rãnh trên đế gỗ bằng tia laser

Sau khi hoàn thiện bản vẽ, dữ liệu sẽ được đưa vào máy cắt laser để tạo rãnh trên tấm đế gỗ. Công nghệ laser hiện đại cho phép cắt chính xác đến từng chi tiết nhỏ, với độ sai số chỉ khoảng ±0.1mm. Nhờ đó, đường rãnh được đảm bảo sắc nét, đúng với bản vẽ thiết kế ban đầu, giúp dao bế khớp hoàn hảo khi lắp vào.

Bước 3: Uốn dao theo hình dạng rãnh

Ở bước này, các thanh dao thép chuyên dụng được uốn bằng máy tự động để phù hợp với biên dạng từng đường rãnh đã được cắt trên đế gỗ. Công đoạn này yêu cầu độ chính xác cao, vì chỉ cần sai lệch nhỏ cũng có thể khiến khuôn bế không hoạt động hiệu quả, gây hỏng giấy hoặc sai kích thước khi cắt.

Bước 4: Lắp dao và dán cao su

Khi các thanh dao đã được uốn đúng hình dạng, kỹ thuật viên sẽ tiến hành lắp dao vào rãnh trên đế gỗ. Sau đó, một lớp cao su sẽ được dán xung quanh dao. Cao su có nhiệm vụ đẩy giấy ra sau khi bế, giúp đường cắt sắc nét, tránh tình trạng kẹt giấy hoặc rách mép, đảm bảo chất lượng sản phẩm đầu ra.

Bước 5: Kiểm tra và chạy thử khuôn

Trước khi đưa vào sản xuất hàng loạt, khuôn bế sẽ được kiểm tra kỹ lưỡng về độ khít, độ sâu, và độ bền. Kỹ thuật viên sẽ chạy thử trên vật liệu mẫu để đánh giá độ chính xác và hiệu quả cắt của khuôn. Chỉ khi khuôn đạt tiêu chuẩn kỹ thuật và cho kết quả cắt hoàn hảo, nó mới được đưa vào dây chuyền sản xuất chính thức.

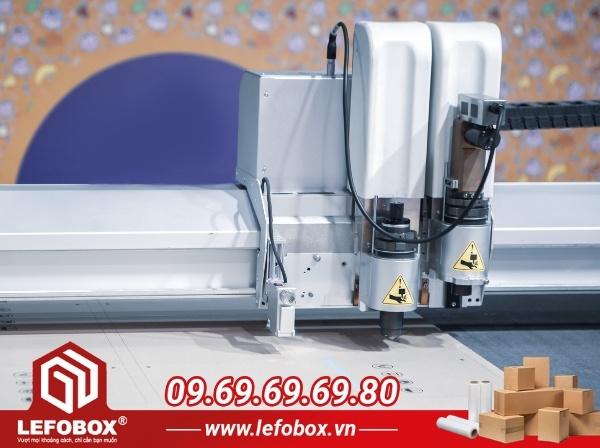

Quy trình tạo ra khuôn bế

Mỗi bước trong quy trình trên đều đòi hỏi sự tỉ mỉ và kinh nghiệm, nhằm tạo ra một bộ khuôn bế có độ chính xác cao, giúp doanh nghiệp tối ưu năng suất và chi phí sản xuất bao bì.

Các lỗi bao bì thường gặp do khuôn bế kém chất lượng

Trong sản xuất bao bì carton, khuôn bế chính là yếu tố quyết định độ chính xác và tính thẩm mỹ của thành phẩm. Nếu khuôn bế kém chất lượng hoặc sai kỹ thuật, sản phẩm đầu ra sẽ gặp nhiều lỗi nghiêm trọng, ảnh hưởng đến cả hình ảnh thương hiệu lẫn chi phí sản xuất. Dưới đây là các lỗi phổ biến nhất:

Hộp bị lệch mép, nắp không khớp

Đây là lỗi thường gặp khi khuôn bế không được căn chỉnh chuẩn hoặc dao đã bị mòn. Các đường cắt không trùng khít khiến khi gấp hộp, mép và nắp không ăn khớp với nhau, dẫn đến sản phẩm bị méo, khó đóng gói và giảm giá trị thẩm mỹ.

Hộp carton có nắp không khớp

Đường cắt tưa, răng cưa mất thẩm mỹ

Khi dao bế không còn đủ sắc bén hoặc bố trí sai áp lực, đường cắt sẽ bị tưa, xuất hiện vết răng cưa. Lỗi này đặc biệt nghiêm trọng với các loại bao bì cao cấp như hộp mỹ phẩm, hộp quà tặng, vì đường cắt không mịn sẽ khiến sản phẩm trông rẻ tiền, thiếu chuyên nghiệp.

Đường gấp bị nứt hoặc rách giấy

Nếu dao rãnh trên khuôn cắt quá sâu hoặc cao su ép không đều, giấy carton sẽ bị yếu tại vị trí gấp, dẫn đến nứt, rách hoặc bong lớp giấy mặt. Khi gấp lại, hộp sẽ mất form, không thể dán kín hoặc dễ hỏng trong quá trình sử dụng.

Đường gấp bị nứt gãy

Hộp không đứng form, bị méo hoặc nghiêng

Khuôn bế sai thiết kế hoặc lắp đặt không đồng đều có thể khiến hộp sau khi gấp bị lệch, không đứng vững. Thùng carton bị méo làm giảm khả năng chịu lực và khó xếp chồng trong kho, gây bất tiện cho khâu vận chuyển, lưu trữ.

Sai lệch kích thước tổng thể

Đây là lỗi nghiêm trọng nhất, thường xuất phát từ việc thiết kế hoặc gia công khuôn không đúng tỉ lệ. Dù chỉ sai vài milimet, hộp carton cũng có thể không vừa với sản phẩm, khiến doanh nghiệp phải sửa khuôn, in lại hoặc bỏ toàn bộ lô hàng.

Những lỗi do khuôn bế kém chất lượng không chỉ khiến bao bì mất tính thẩm mỹ mà còn gây thiệt hại đáng kể về vật liệu, thời gian và chi phí sản xuất. Do đó, doanh nghiệp cần đầu tư khuôn bế đạt chuẩn kỹ thuật cao, được gia công chính xác để đảm bảo hiệu suất, chất lượng, uy tín thương hiệu trong từng sản phẩm bao bì.

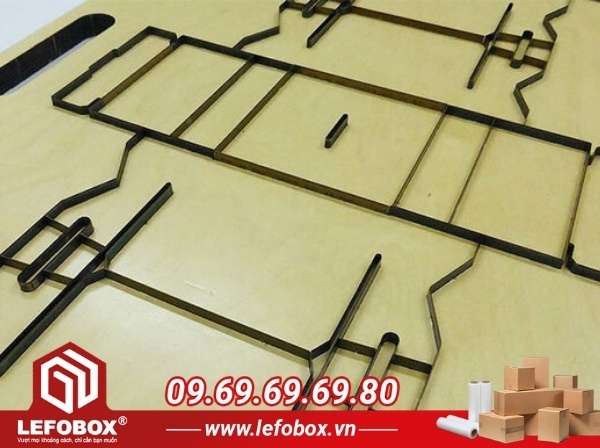

Những lưu ý khi chọn khuôn bế

Để đảm bảo bao bì thành phẩm đạt độ chính xác cao, đường cắt sắc nét và form hộp chuẩn, việc lựa chọn khuôn bế là bước vô cùng quan trọng trong quy trình sản xuất. Một khuôn bế tốt không chỉ giúp tối ưu chi phí vận hành mà còn nâng cao hình ảnh thương hiệu của doanh nghiệp. Dưới đây là những lưu ý cần ghi nhớ khi chọn khuôn bế:

Lựa chọn đơn vị gia công khuôn uy tín, có thiết bị hiện đại

Doanh nghiệp nên hợp tác với các cơ sở gia công có máy cắt laser CNC công nghệ cao, đảm bảo độ chính xác ±0.1mm khi tạo rãnh dao. Những đơn vị uy tín thường có quy trình kiểm định nghiêm ngặt, hồ sơ kỹ thuật rõ ràng và có thể cung cấp mẫu test khuôn trước khi bàn giao, giúp giảm rủi ro sai lệch trong sản xuất.

Kiểm tra chất lượng vật liệu dao bế

Dao bế là bộ phận trực tiếp tiếp xúc và cắt vật liệu, vì vậy chất lượng thép quyết định đến độ sắc bén và tuổi thọ khuôn. Nên ưu tiên dao thép SKD, hoặc thép nhập khẩu từ Nhật, Đức, vốn nổi tiếng về độ cứng, khả năng chống mài mòn và ổn định trong quá trình sản xuất dài hạn. Dao chất lượng tốt giúp giảm tình trạng mòn nhanh, đường cắt tưa hoặc rách giấy.

Đảm bảo độ phẳng và song song của đế khuôn

Trước khi lắp dao, cần kiểm định kỹ độ phẳng, độ song song và độ dày đồng nhất của đế khuôn. Một đế khuôn không đạt chuẩn sẽ khiến lực cắt phân bố không đều, dẫn đến lỗi lệch mép, đường cắt không liền hoặc thậm chí hư hỏng máy bế. Đế khuôn lý tưởng nên được làm từ ván ép công nghiệp hoặc thép dày 18 - 20mm, đã qua xử lý chống cong vênh.

Bảo trì định kỳ yếu tố không thể bỏ qua

Sau thời gian dài sử dụng, khuôn bế cần được vệ sinh, kiểm tra và thay dao khi mòn. Lớp cao su đẩy giấy cũng cần được làm sạch hoặc thay mới nếu bị cứng, biến dạng. Việc bảo trì định kỳ không chỉ giúp kéo dài tuổi thọ khuôn mà còn đảm bảo đường cắt luôn sắc nét, ổn định trong từng chu kỳ sản xuất.

Thử bế mẫu trước khi đưa vào sản xuất hàng loạt

Trước khi sản xuất chính thức, doanh nghiệp nên chạy thử một vài mẫu bế để kiểm tra độ chính xác kích thước, độ khít mép, độ sâu đường rãnh và khả năng tách giấy. Bước này giúp phát hiện lỗi sớm, tránh tổn thất lớn khi đã in, cắt hàng loạt.

Qua bài viết trên, tin rằng bạn đã hiểu rõ khuôn bế là gì, cấu tạo phân loại và tầm quan trọng của nó trong ngành sản xuất thùng carton và hộp giấy. Nếu bạn đang tìm một đơn vị cung cấp thùng carton chất lượng cao với khuôn bế chuẩn xác, LefoBox chính là lựa chọn đáng tin cậy chuyên thiết kế và sản xuất bao bì carton theo yêu cầu, đảm bảo độ bền, độ khít và tính thẩm mỹ tối ưu cho từng sản phẩm.
